Jak przygotować plik do cięcia laserem i gięcia
Wycenę cięcia i gięcia robimy na podstawie rysunku lub modelu 3D. Piszemy, jakie pliki przyjmuje formularz, co dopisać w zapytaniu i jak przygotować DXF.
Jak przygotować plik do cięcia laserem albo do gięcia, żeby wycena nie utknęła na pytaniach o kontur, grubość i liczbę sztuk? Pomagają trzy rzeczy: format, który otworzymy, kilka danych o zleceniu i porządek w konturach. Nie musisz mieć idealnego rysunku. Jeśli czegoś zabraknie, zapytamy.
Jakie pliki przyjmujemy
Formularz wyceny z rysunku przyjmuje pliki PDF, DXF, DWG, STEP (STP), IGES (IGS) oraz zdjęcia JPG, PNG i TIFF. Dokumentację możesz też spakować do archiwum ZIP lub 7Z. W jednym zgłoszeniu wyślesz do 10 plików, łącznie do 100 MB.
| Co masz | Najlepszy plik | Co dopisać |
|---|---|---|
| Płaski detal do wycięcia | DXF lub DWG w skali 1:1; pomocniczo PDF z wymiarami | materiał i gatunek, grubość, liczba sztuk |
| Detal gięty | model 3D (STEP lub IGES) albo rysunek z wymiarami, kątami i promieniami gięcia | to samo co przy detalu płaskim |
| Sama część, bez rysunku | szkic z wymiarami albo zdjęcia; część możemy też zeskanować, odtworzyć jej model i wykonać | materiał, jeśli go znasz, i liczba sztuk |
Archiwum ZIP z plikami programów (na przykład .exe) albo z kolejnym archiwum w środku formularz odrzuci.
Co podać w zapytaniu
Wymagane są tylko imię i nazwisko oraz e-mail lub telefon. Jeśli możesz, dopisz do plików cztery rzeczy.
- Materiał i gatunek, na przykład stal S235 albo stal nierdzewna 1.4301.
- Grubość blachy.
- Liczbę sztuk: jedną, serię albo kilka wariantów, na przykład 20, 100 i 500.
- Termin, jeśli jest ważny. Jeśli nie, napisz „bez pośpiechu”.
W polu wiadomości dodaj resztę: tolerancje, gratowanie, uwagi do rysunku. Jeśli potrzebujesz umowy o zachowaniu poufności (NDA), napisz o tym tutaj.
Nie mamy cennika. Wyceniamy na podstawie modelu lub dokumentacji, a cena zależy od materiału, grubości, długości cięcia, liczby gięć, liczby sztuk, dodatkowych operacji i terminu. Szczegóły opisujemy na stronie od czego zależy cena cięcia i gięcia.
Jak przygotować plik do cięcia laserem: zasady dla DXF
Blachy tniemy na laserze światłowodowym HSG G3015H V2 o mocy 12 kW, z arkuszy 3000 × 1500 mm, a program cięcia przygotowujemy w SigmaNEST. Więcej o tej maszynie: cięcie laserowe blach. Plik DXF do cięcia laserowego przygotuj tak, żeby kontur dało się przenieść na arkusz bez zgadywania. Zasady poniżej to ogólna praktyka przy plikach do lasera, a nie nasz formalny wymóg: plik, który ich nie spełnia, też możesz wysłać.
- Skala 1:1, milimetry. Detal narysowany w innej skali albo w calach wymaga przeliczenia, a przy przeliczaniu łatwo o pomyłkę.
- Zamknięte kontury. Obrys zewnętrzny i każdy otwór to zamknięta linia bez przerw. Otwarty kontur nie mówi, gdzie kończy się detal.
- Jedna linia na jedną krawędź. Zdublowane linie mogą oznaczać dwukrotne cięcie tej samej krawędzi.
- Wymiary poza warstwą cięcia. Na warstwie z konturami zostaw tylko to, co ma być wycięte. Wymiary, osie, opisy i tabelkę rysunkową przenieś na osobne warstwy albo usuń.
- Jeden płaski widok każdego detalu. W pliku DXF wystarczy kontur w rzucie 2D, bez widoków z boku i bez rzutu 3D. Gdy w pliku jest kilka detali, podaj liczbę sztuk każdego.
Warto dołączyć PDF z wymiarami: widać na nim, jak detal ma wyglądać.
Rozwinięcie blachy i model 3D przy gięciu

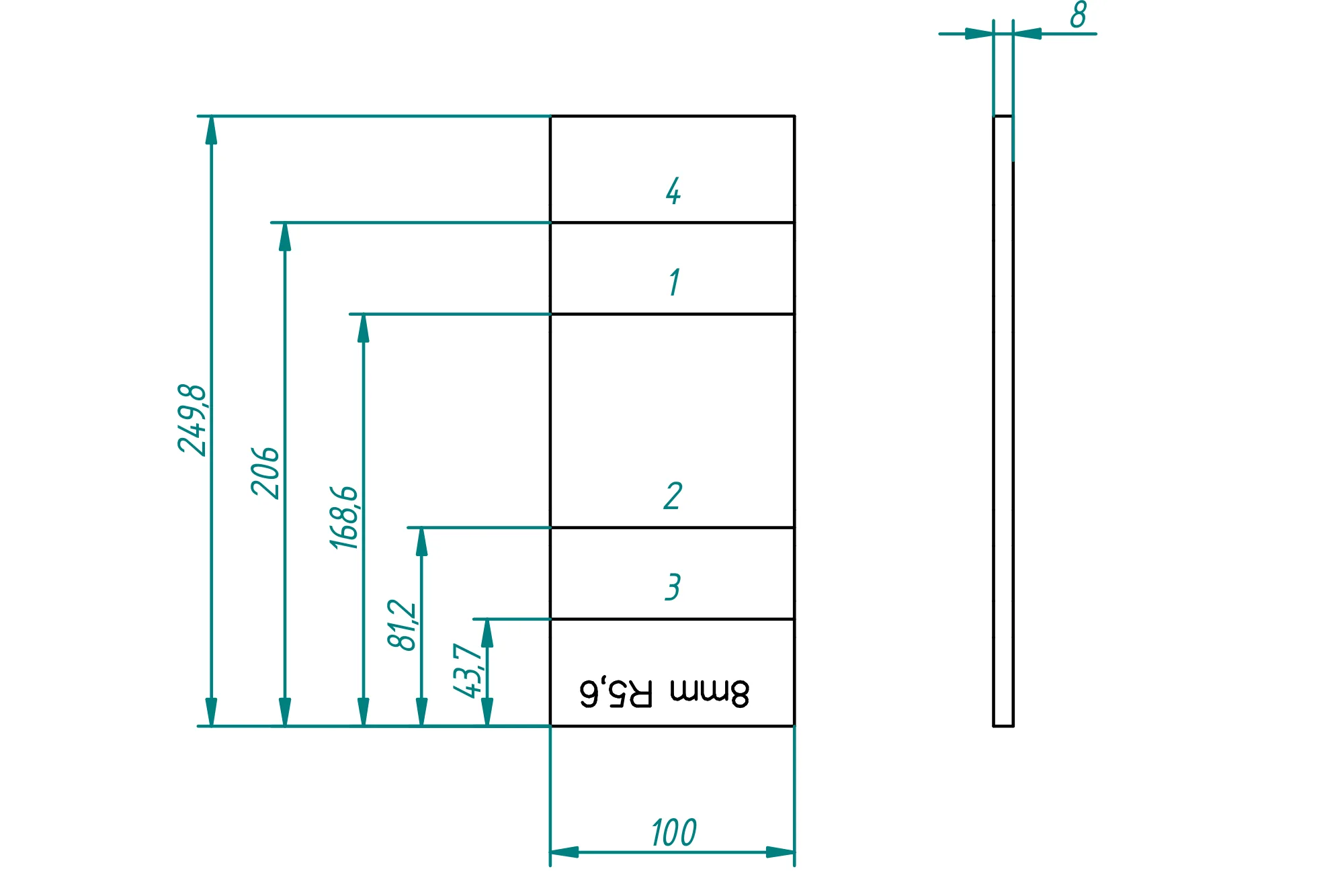

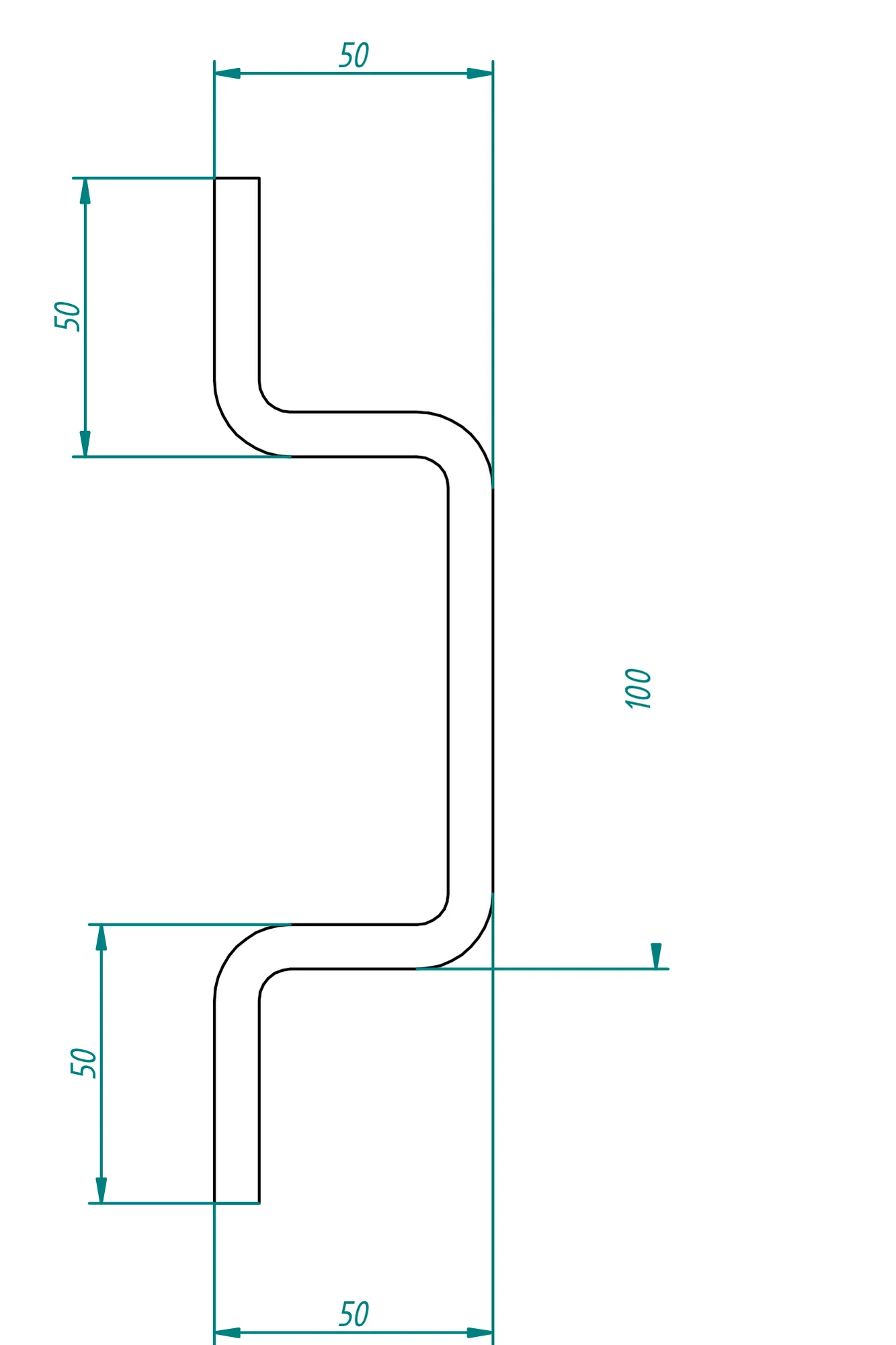

Przy gięciu sam kontur nie wystarczy. Najlepiej przyślij model 3D w formacie STEP lub IGES. Jeśli go nie masz, przygotuj rysunek z wymiarami, kątami i promieniami gięcia. Jeśli wysyłasz rozwinięcie blachy, zaznacz na nim linie gięcia i dołącz widok detalu po gięciu z wymiarami. Długość rozwinięcia zależy od materiału, grubości i promienia gięcia, więc wymiary gotowego detalu pomagają ją sprawdzić.
Wykroje do gięcia tniemy na miejscu na laserze, więc cięcie i gięcie możesz zamówić w jednym zleceniu. Gięcie blach wykonujemy na prasie krawędziowej Trumpf TruBend 7050, a program gięcia przygotowujemy w SigmaBEND. Narzędzia i siłę gięcia dla konkretnego detalu potwierdzamy przy wycenie.
Co dzieje się po wysłaniu
Po wysłaniu formularza zobaczysz numer zgłoszenia. Jeśli podasz e-mail, wyślemy też potwierdzenie z liczbą i rozmiarem plików. Potem sprawdzamy dokumentację: materiał, wymiary, liczbę sztuk i potrzebne operacje. Na koniec odpisujemy: wysyłamy wycenę albo pytamy o brakujące dane.
