Cięcie rur laserem: zapytania przyjmujemy już teraz

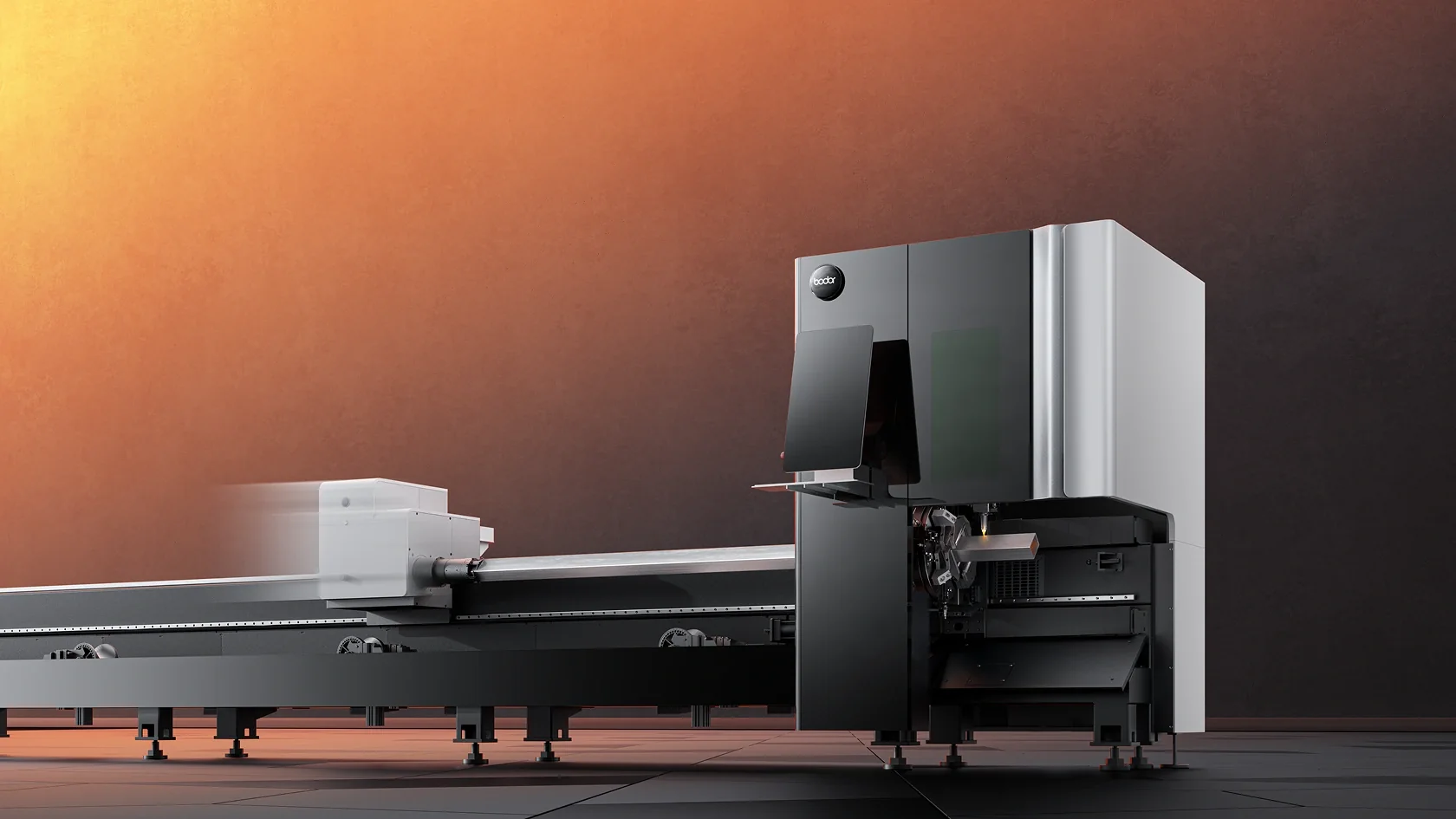

Laser do rur i profili Bodor SK2 z głowicą 3D ruszy w naszym zakładzie w Łodzi planowo na początku 2027 r. Zapytania o cięcie rur laserem przyjmujemy już teraz.
Do czasu instalacji nie wykonujemy jeszcze zleceń na cięcie rur laserem. Rysunki i modele przyjmujemy jednak już teraz: sprawdzimy, czy detal mieści się w zakresie maszyny, i przygotujemy wycenę. Zaznaczymy w niej, że laser ruszy planowo na początku 2027 r. Pełny opis usługi znajdziesz na stronie cięcie laserowe rur i profili.
Laserowe cięcie profili i rur: co wytnie laser
Bodor SK2 obraca rurę lub profil w dwóch uchwytach, a głowica 3D tnie ściankę także pod kątem. Laserowe cięcie profili i rur nie kończy się więc na cięciu na długość:
- Cięcie na długość. Laser odetnie detal z rury lub profilu o długości do 6500 mm.
- Otwory i wycięcia. W ściance rury okrągłej, kwadratowej lub prostokątnej laser wytnie otwory i wycięcia.
- Ukosy pod spawanie. Głowica 3D wytnie ukos na krawędzi rury.
Cięcie rur pod kątem: ukosy do 45°
Głowica 3D wykona cięcie rur pod kątem do 45°, w jednym przejściu. Taki ukos przygotowuje krawędź do spawania. Kąt zaznacz na rysunku lub w modelu 3D, a czy wytniemy taki ukos w Twoim detalu, sprawdzimy przy wycenie.
Jakie rury i profile zmieści maszyna
W naszej konfiguracji Bodor SK2 obsłuży rury okrągłe, kwadratowe i prostokątne o wymiarze do 230 mm. W tabeli są największe zakresy.
| Parametr | Wartość |
|---|---|
| Źródło i głowica | Bodor (Genius T), głowica 3D |
| Rury okrągłe | Ø 8–230 mm |
| Rury kwadratowe | bok 8–230 mm |
| Rury prostokątne | bok 8–230 mm |
| Długość rury | do 6500 mm |
| Masa rury | do 300 kg (46,15 kg/m) |
| Ukosy | do 45° |
| Resztka z końca rury | co najmniej 70 mm |
| Załadunek | półautomatyczny SK-Loader: rury okrągłe Ø 20–220 mm, kwadratowe 20–160 mm, długość 5500–6500 mm |
| Rura spawana | maszyna rozpozna szew |
| Pliki do programu | 2D: DXF, DWG; 3D: IGES (IGS), STEP (STP) |
Wartości to największe zakresy maszyny. Grubość ścianki i materiał w konkretnym zleceniu potwierdzamy przy wycenie, tak samo inne kształty profili.
Po cięciu: gięcie, spawanie i pomiar w jednym zleceniu
Laser stanie na początku łańcucha, który już działa. Na giętarce trzpieniowej CNC VLB EB53CNC-RH gniemy rury i profile w zakresie 6–53 mm; rura stalowa może mieć do Ø 53 × 2 mm (gięcie rur i profili). Czy zegniemy Twoją rurę, zależy od ścianki, materiału i narzędzi, więc sprawdzamy to przy wycenie.

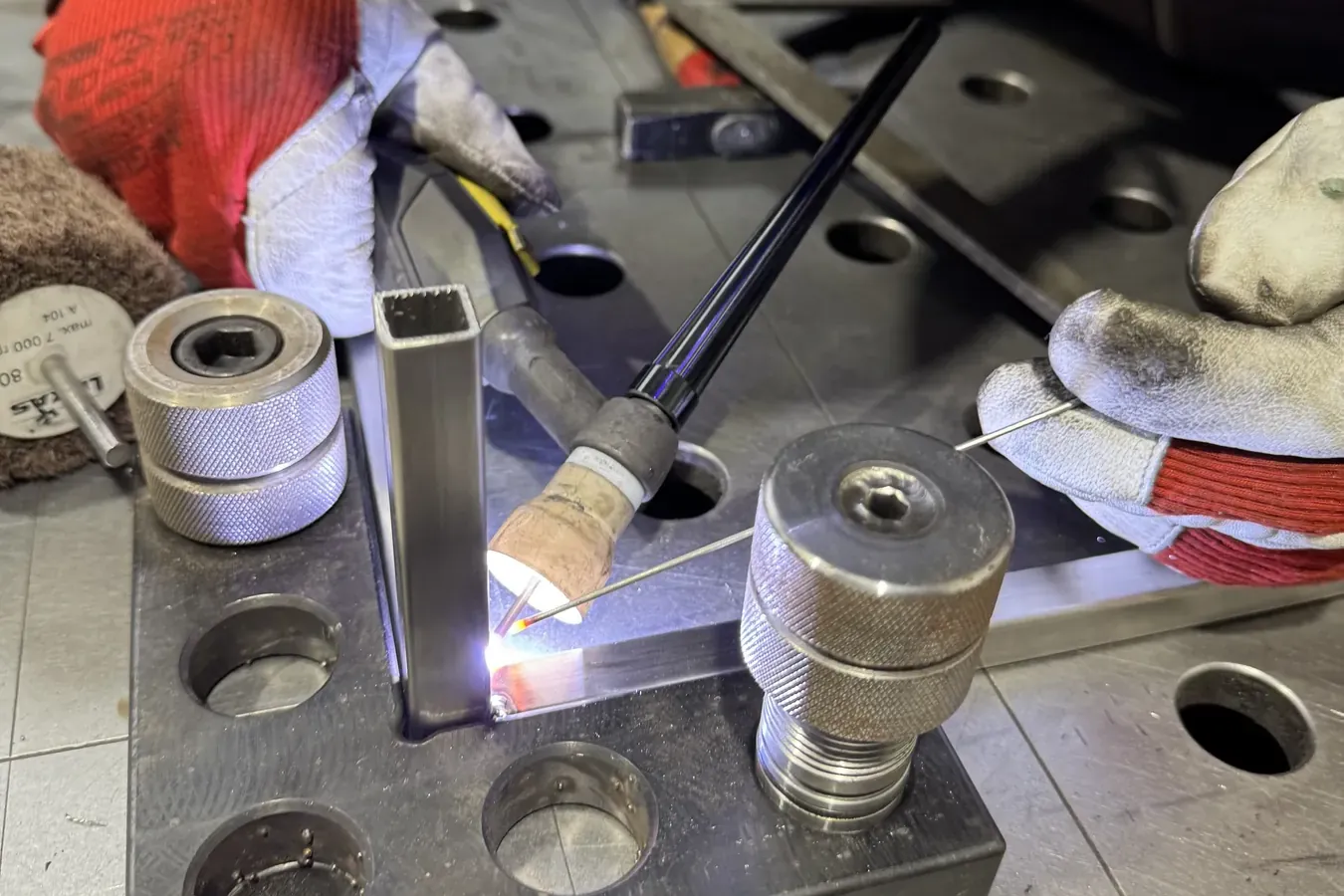

Detale z rur i profili spawamy ręcznie i na robotach, a wymiary sprawdzamy skanerem 3D Scantech NimbleTrack. Po uruchomieniu lasera połączymy więc cięcie, gięcie, spawanie i pomiar w jednym zleceniu.
Co przysłać do wyceny rur i profili
Cięcie rur i profili wyceniamy na podstawie modelu 3D lub rysunku, nie z cennika. Najlepiej przyślij model 3D w formacie STEP lub IGES: widać w nim otwory, wycięcia i ukosy. Na rysunku lub w wiadomości podaj:
- wymiar rury lub profilu i grubość ścianki,
- materiał i gatunek,
- długość detalu,
- położenie otworów i wycięć oraz kąty ukosów,
- liczbę sztuk i informację, czy detale mają być gięte lub spawane.
Tak jak przy innych usługach, cięcie rur wykonamy od jednej sztuki po serię. Cena zależy od materiału, wymiaru rury lub profilu, ścianki, długości cięcia, liczby sztuk, gięcia, spawania i terminu; szczegóły są na stronie od czego zależy cena cięcia i gięcia.
W odpowiedzi dopytamy o brakujące dane i napiszemy, czy laser potnie Twój detal. Pliki wyślesz przez formularz wyceny.
